直縫管超聲波探傷的必要性

直縫管是通過鋼板卷制、焊接而成的管材，廣泛應用于石油天然氣輸送、市政給排水、化工管道、鍋爐壓力容器、建筑鋼結構等領域，鋼管焊接過程中易產生未焊透、未熔合、夾渣、氣孔、裂紋等缺陷。其中未焊透、未熔合、裂紋屬于危險性缺陷，這些缺陷會導致鋼管使用過程中會引發管道爆裂和泄漏，所以需要使用超聲波探傷進行質量檢測。

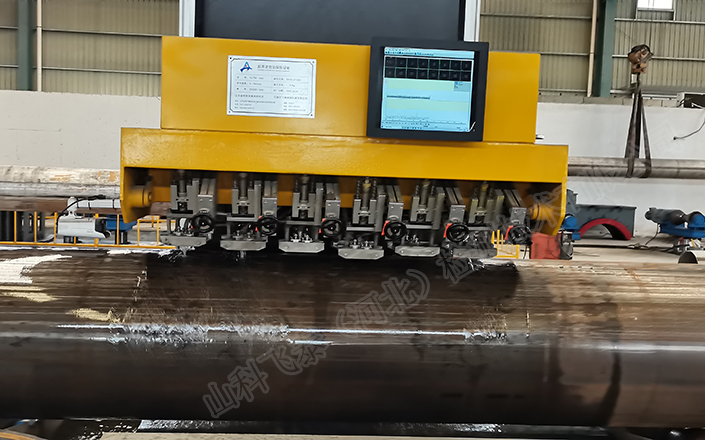

山科飛泰直縫管超聲自動化探傷設備介紹

本套設備探傷采用在線檢測模式，鋼管縱向在制管線上行進到探傷區，自動落下探架，采用水膜法對焊縫縱向缺陷、橫向缺陷及焊縫兩測分層缺陷進行探傷。系統采用計算機控制與信號實時采集處理相結合技術，利用多通道數字探傷儀在高速計算機的支持下，實現自動檢測缺陷，自動評估缺陷，顯示并記錄（缺陷）回波幅值、存儲和打印檢測數據、按用戶要求格式自動生成檢測報告。

直縫管超聲自動化探傷設備技術參數

（1）檢測方法：超聲波無損探傷

（2）檢測方式：全自動

（3）檢測模式：在線

（4）檢測工件：直縫管

（5）檢測范圍：焊縫

（6）檢查缺陷種類：縱向傷、橫向傷、熱影響區分層

（7）通道數：8通道（4通道縱向傷探頭、2通道橫向傷探頭、2通道分層探頭）

（8）探傷速度： 0—10m/分鐘

（9）檢測鋼管直徑：φ406～φ1524mm

（10）檢測鋼管厚度：7--30 mm

（11）檢測鋼管長度：6-13米

（12）誤報率：≤1%

（13）漏檢率：≤0

（14）檢出缺陷后處理：即時給出聲光報警信號

我公司依托山東省科學院的技術力量，主要從事科技成果的開發與成果轉化。我們開展無損檢測設備的研發和生產有 20 多年的歷史，定型的和超聲在線或離線成套檢測設備銷售到上海、黑龍江、內蒙、江蘇、浙江、四川、廣東、遼寧、河北、山東、天津、湖北等地的包括上海寶鋼、四川攀成鋼、包鋼在內的幾百家企業，均通過國家檢測中心認證，使用可靠，受到客戶的認可和好評。
