螺旋管焊縫超聲波探傷的必要性

螺旋管是石油天然氣長輸管道、市政供水排污、礦山流體輸送、鋼結構支柱等領域的核心管材。螺旋管的生產工藝決定了其缺陷類型和風險點與直縫管差異顯著，且缺陷多為隱蔽性高危缺陷，肉眼無法識別，特別是焊接過程易產生未焊透、未熔合、夾渣、氣孔、縱向 / 橫向裂紋等缺陷。需要我們使用超聲波探傷檢測其質量。

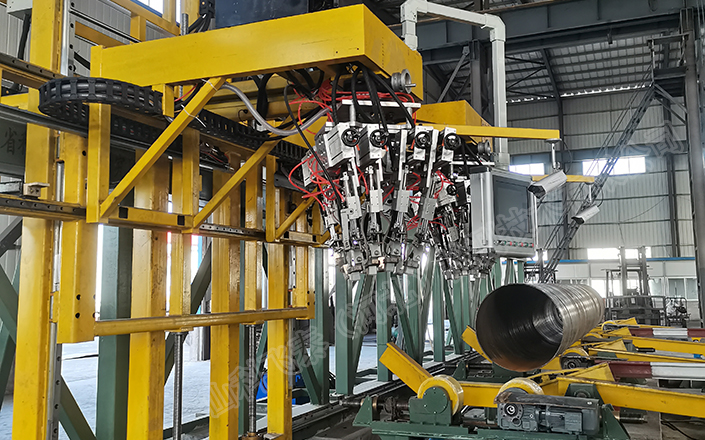

山科飛泰螺旋管超聲自動化探傷設備介紹

山科飛泰是一家專業超聲波探傷設備生產廠家，我們生產的自動化探傷設備可為管材的螺旋焊縫、直焊縫、環形焊縫進行無損檢測，可根據客戶具體需求、參數定制。

本套設備鋼管焊縫及管體采用離線檢測，適用于直徑219-1620mm、壁厚6-28mm的螺旋焊縫鋼管檢測。系統采用計算機控制與信號實時采集處理相結合技術，利用多通道數字探傷儀在高速計算機的支持下，實現自動檢測缺陷，自動評估缺陷，顯示并記錄（缺陷）回波幅值、存儲和打印檢測數據、按用戶要求格式自動生成檢測報告。系統還具備儀器先進、自動化程度高、檢測速度快、抗干擾能力強、判斷準確等諸多優點，整體技術處于國內先進水平。

螺旋管焊縫超聲自動化探傷設備技術參數

（1）檢測方法：超聲波水膜法

（2）檢測方式：全自動

（3）檢測模式：離線

（4）檢測工件：螺旋管焊縫

（5）檢測缺陷：虛焊、未焊透、內外穿透傷、折疊、夾雜、裂縫、裂紋、凹坑等表面、近表面缺陷等

（6）探傷線速度：0—3m/分鐘

（7）頭尾盲區：200mm

（8）誤報率：≤3%

（9）漏檢率：≤1%

（10）探傷鋼管直徑：φ219～φ1620mm

（11）探傷鋼管長度：5-12m

（12）探傷鋼管壁厚：6-28 mm

（13）檢測靈敏度：NB/T47013-2015.3

（14）檢出缺陷后處理：即時給出聲光報警信號

（15）探傷設備綜合性能指標：NB/T47013-2015.3

設備為交鑰匙工程，我們負責設備的設計，制造，出廠調試，運輸，現場安裝，調試，培訓，設備的售后服務。
