方管焊縫超聲波探傷的必要性

方管直縫（多為高頻電阻焊、埋弧焊焊縫）是方管結構的核心受力部位，具有焊縫棱角應力集中、管體截面異形、缺陷隱蔽性強的特性。方管直縫焊接過程中，受焊接工藝、設備精度影響，易產生針對性高危缺陷，且方管的矩形截面會放大缺陷的危害效應，肉眼完全無法識別這些內部缺陷，而超聲波探傷可穿透焊縫和母材，精準定位缺陷的位置、大小和形態，提前排除結構失效的隱患。

山科飛泰方管焊縫超聲自動探傷設備介紹

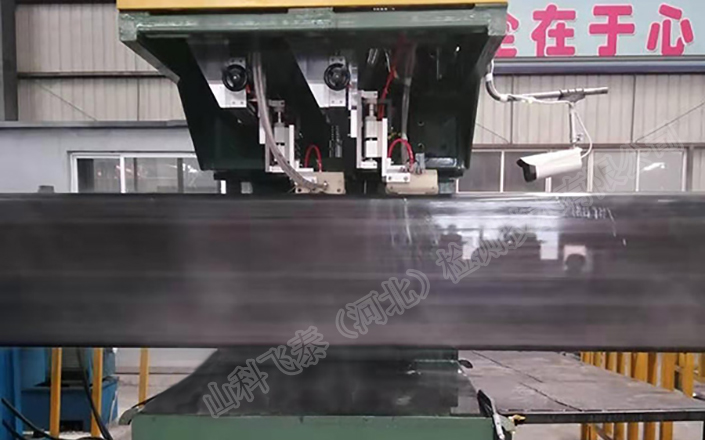

本套方管焊縫探傷設備采用在線檢測模式。焊縫探傷裝置固定在鋼管焊縫上方兩側，探頭耦合方式為射流法，該方法耦合效果好。鋼管經過時，探頭落下，鞍馬狀分布于焊縫兩側，對焊縫進行不間斷探傷。探頭可根據焊縫偏轉情況進行左右調節。常規構造一般由多通道超聲波探傷儀器、懸臂檢測系統、探頭系統升降裝置、探頭跟蹤裝置、電控系統、缺陷報警裝置、氣動系統、供水系統、探傷機底座等，我們可以根據客戶具體需求跟參數定制。

方管焊縫超聲自動化探傷設備技術參數

（1）探傷方法：超聲波探傷

（2）探傷方式：全自動

（3）探傷模式：在線

（4）檢測工件：方管

（5）檢測范圍：焊縫

（6）檢測缺陷：縱向傷

（7）探傷速度：0—35m/分鐘

（8）通道數：4通道（可增加）

（9）誤報率： ≤3%

（10）漏檢率：≤1%

（11）探傷方管尺寸：100-200mm

（12）探傷方管壁厚：3--20 mm

（13）探傷方管長度：6--12m

（14）檢測靈敏度：    ASTME273（15%壁厚槽傷）

（15）檢出缺陷后處理：即時給出聲光報警信號

山科飛泰方管焊縫超聲波自動探傷設備購買流程

超聲波自動探傷設備屬于非標定制產品，想要購買的客戶，可以電話聯系我們，告知我們探傷的工件種類、工件的尺寸、探傷的速度、探傷其他需求，我們會根據客戶需求出一份探傷解決方案和報價，雙方協商滿意后簽訂合同，同時可以支持招投標和外貿服務。
