產品描述

無縫管需要探傷的原因

無縫管需要進行超聲波探傷，核心原因是無縫管的生產工藝缺陷難以通過肉眼識別，且使用的地方對結構完整性要求很高，超聲波探傷是無損檢測內部缺陷的重要技術，能從根源上避免安全事故、保障產品質量與使用壽命。經過探傷的無縫管質量好，價格高，也很好賣。

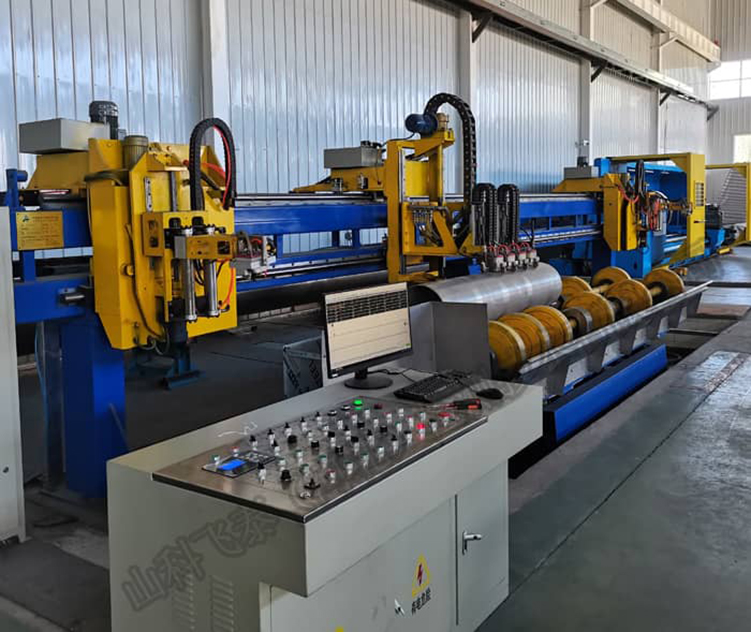

山科飛泰無縫管超聲自動化探傷設備介紹

我公司是一家專業探傷設備生產廠家，擁有多項發明專利，研發多款自動探傷設備，可以根據客戶具體需求定制生產，設備主要由管材旋轉輥道、橫梁式檢測操作平臺、探頭系統升降裝置、探頭跟蹤裝置、上料臺架及撥料裝置、電控系統、多通道超聲探傷儀器、打標裝置、氣路系統、液壓系統、水循環系統、樣管調試機構組成，自動化程度高，探傷標準全，可以免費提供探傷解決方案。

無縫管超聲自動化探傷設備檢測流程

首先，用行車將被測管材吊至上料臺架，上料裝置將管材平穩放至緩沖裝置，送到旋轉輥道。管材超聲波檢測系統采用橫梁結構，利用管材自轉，檢測探頭在管材上部直線移動，形成螺旋線掃查的檢測方式，完成對管材的全覆蓋探傷。檢測完成后檢測探頭主機快速回位，下料機構將管材翻至下料臺架。如果發現有缺陷的管材，設備會發出聲光報警，并進行噴標標記，所有檢測數據會自動保存到系統里，方便日后查看。

無縫管超聲自動化探傷設備主要技術參數

（1）探傷工件：無縫管

（2）材質要求：碳鋼、不銹鋼、合金鋼等

（3）直徑范圍：80--850mm

（4）厚度范圍：5--60mm

（5）長度范圍：3-12m

（6）探傷方法：超聲波水柱法

（7）探傷方式：全自動探傷

（8）通道數：32通道

（9）探傷速度：0--10米/分鐘

（10）覆蓋率：≥120%

（11）管端盲區：≤150mm

（12）信噪比：≥8dB

（13）噴標誤差：±20mm

（14）檢查缺陷種類：內外穿透傷、折疊、夾雜、裂縫、傷痕、裂紋、凹坑、分層等內部橫向傷、縱向傷、管壁分層測厚等；

（15）探傷設備綜合性能指標：YB4082-2011

山科飛泰超聲波自動探傷設備購買流程

超聲波自動探傷設備屬于非標定制產品，想要購買的客戶，可以電話聯系我們，告知我們探傷的工件種類、工件的尺寸、探傷的速度、探傷其他需求，我們會根據客戶需求出一份探傷解決方案和報價，雙方協商滿意后簽訂合同。
