水浸超聲波探傷的優點

水浸超聲波探傷的核心優勢是耦合穩定、檢測高效、缺陷檢出率高，尤其適配管材、板材、棒材等規則工件的批量自動化檢測，是工業無損檢測中主流的超聲檢測方式之一。

（一）耦合效果穩定且均勻

以水作為耦合劑，能完全填充探頭與工件表面的間隙，消除空氣對超聲波傳播的阻礙，避免常規接觸式探傷因耦合劑涂抹不均、工件表面粗糙導致的信號衰減或失真。

水的聲阻抗與金屬材料匹配度高，超聲波透射率穩定，檢測靈敏度和重復性遠優于甘油、凡士林等耦合劑。

（二）適配自動化、規模化檢測

水浸探傷可實現探頭與工件非接觸檢測，無需人工手持探頭掃查，能集成到自動化生產線中，配合機械傳動裝置完成管材、棒材的連續高速檢測。

支持“浸沒式”或“噴水式”檢測，可覆蓋工件全表面，尤其適合細長管材、薄壁件的100%全覆蓋檢測，檢測效率是接觸式探傷的3-5倍。

（三）缺陷檢出率高，定位精準

水層可作為固定聲程參考，便于校準探頭延遲和缺陷定位精度，能準確識別工件內部的分層、夾渣、裂紋、壁厚不均等缺陷，還可檢測近表面盲區的微小缺陷。

結合相控陣超聲技術，水浸探傷可實現多角度、多聚焦掃查，對復雜形狀工件（如變截面管材、異形件）的缺陷檢出率顯著提升。

（四）保護探頭與工件，適用范圍廣

非接觸式檢測避免了探頭與工件表面的摩擦磨損，延長探頭使用壽命；同時不會損傷工件表面的鍍層、涂層或精加工面，適合精密零件檢測。

可適配高溫工件（需控制水溫）、粗糙表面工件，以及金屬、復合材料等多種材質，尤其在石油管、鉆桿、航空航天零部件的批量檢測中應用廣泛。

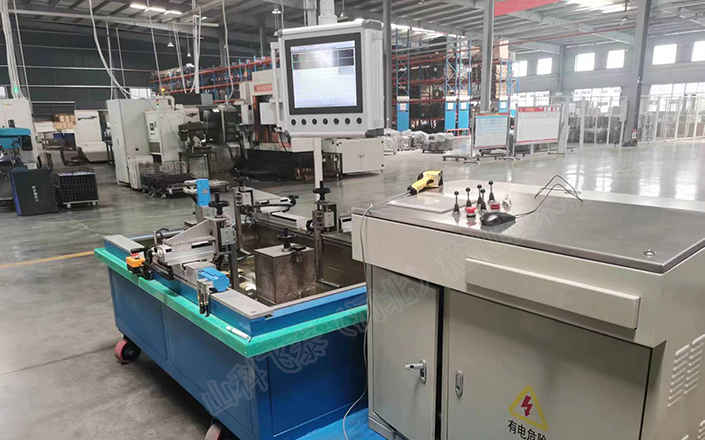

山科飛泰水浸超聲c掃描自動探傷系統的組成、功能及特點

（1）完整超聲波C掃描檢測系統由多通道數字式超聲波探傷儀、超聲波換能器、計算機系統、專用成像軟件及精確掃描機構組成。

（2）使用超聲C掃描技術，使得缺陷成像直觀，且測試精度高，大大提高了設備檢測能力。

（3）檢測結果通過圖像形式保存，可根據彩色圖示判斷缺陷的大小，并根據圖像上坐標判斷缺陷位置。

（4）系統具有自動缺陷報警功能。

（5）系統同時顯示B掃圖像，可以通過直觀判斷分層缺陷處于哪個焊層。

水浸超聲c掃描自動探傷系統技術參數

（1）探傷對象：管材、棒材、板材

（2）材質：不銹鋼、碳鋼、合金鋼等

（3）水箱規格：2000（長）×1000（寬）×800（高）（可根據工件規格定制）

（4）檢測效率：80cmX30cm每件5分鐘左右

山科飛泰多通道檢測設備及軟件

（1）系統采用我公司自主開發的SKUT-4型多通道數字式超聲波探傷儀。

（2）SKUT-4系列多通道數字式超聲波探傷儀以8通道儀器為一個基礎模塊，需要更多通道的時候，可以將8通道模塊級聯至更多通道。

（3）本系統需要8個通道，所以選擇SKUT-4型探傷儀，8個通道可獨立同時工作。

（4）SKUT-4型數字探傷儀是與工業控制計算機聯合使用且由計算機控制的檢測設備。他以數字化控制和數據采集與處理、波形顯示為核心。可實現閘門調節、探傷靈敏度和定量靈敏度調節、聲速設置與測試、零點調校、K值測試設置、深度定位等功能。

（5）SKUT-4型數字式超聲波探傷系統具有結構緊湊、功能齊全、靈敏度和分辨率高等優點，同時也具備有報警、浮動波門等功能。系統采用模塊式結構，降低系統的故障率，方便升級、維修。

SKUT-4儀器參數指標

● 儀器的工作頻率：1－10MHz

● 儀器增益：110dB，步進0.1、1、2、10

● 重復頻率：10KHz

● 探傷靈敏度余量：≥56dB

● 垂直線性誤差：≤2％

● 水平線性誤差：≤0.2％

● 動態范圍：≥32dB

● 分辨率：≥36dB

● 電噪聲電平：≤10％

● 波形采樣率：100MHz

● 檢測通道數：4CH

山科飛泰水浸超聲c掃描自動探傷系統購買流程

水浸超聲c掃描自動探傷系統屬于非標定制產品，想要購買的客戶，可以到公司官網聯系我們，告知我們探傷的工件種類、工件的尺寸、探傷的速度、探傷其他需求，我們會根據客戶需求出一份探傷解決方案和報價，雙方協商滿意后簽訂合同。
