氣瓶超聲波探傷的必要性

氣瓶屬于高壓特種設備，按要求必須進行無損檢測。氣瓶生產過程內部和近表面有時會出現各類缺陷，而這些缺陷會直接引發爆炸、泄漏等重大安全事故，超聲波探傷是保障氣瓶結構完整性的關鍵無損檢測手段。

氣瓶超聲波探傷技術

超聲波是一種頻率高于 20000 赫茲的聲波，它在傳播過程中方向性好，能量集中，穿透能力強，能夠深入到氣瓶?jī)?nèi)部進行檢測 。當超聲波在氣瓶中傳播時，如果遇到氣瓶?jī)?nèi)部存在的缺陷，如裂紋、氣孔、夾渣等，就會產生反射、折射和散射現象。探傷主機將接收到的反射波進行放大、處理和分析，通過分析反射波的特征，如反射波的幅度、傳播時間、相位等，來判斷缺陷的存在與否、缺陷的位置、大小以及性質 。

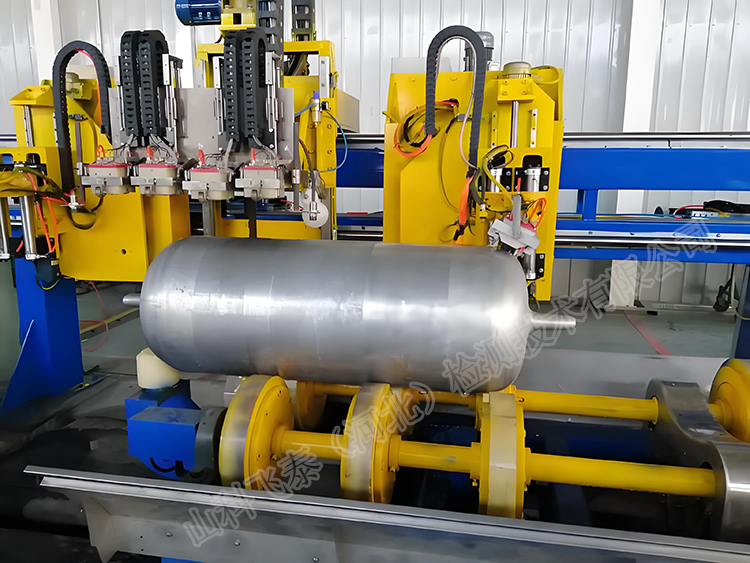

山科飛泰高壓氣瓶超聲波自動探傷測厚設備介紹

山科飛泰擁有多款探傷設備專利，可以根據客戶的需求定制生產，滿足行業和國際標準，高壓氣瓶超聲波自動探傷測厚設備主要由氣瓶旋轉輥道、瓶體橫梁式檢測操作平臺、瓶體直線部分探頭系統升降裝置、探頭跟蹤裝置、瓶端視覺引導探傷數控系統、電控系統、多通道超聲探傷儀器、打標裝置、氣路系統、水循環系統、人機界面等組成。

氣瓶探傷過程采用全自動技術，探傷啟動，用行車將被測氣瓶吊至旋轉輥道，管體探傷利用氣瓶自轉，檢測探頭在氣瓶上部直線移動，形成螺旋線掃查的檢測方式，完成對氣瓶管體的全覆蓋探傷。端部檢測為采用視覺引導探傷數控系統，運用視覺檢測技術和數控技術。通過軟件編程可以驅動探頭畫出半球形與碟形曲線，保證端部檢測探頭入射角的恒定，再通過彈簧與直線軸承跟蹤，使探頭與氣瓶間隙恒定，保證探頭穩定的檢測，為保證檢測到瓶口位置，將探頭結構精簡，這樣可以檢測到根部。探傷機自動進行定位、定量掃描缺陷。

整個檢測過程采用PLC控制，通過觸摸屏人機界面，可實現手動、自動等控制方式探傷。該設備為智能化生產線一部分，滿足與AGV小車銜接、全自動化信息集成輸出（具備自動化、智能化接口功能）等滿足智能化生產線的相關功能，設備支持PROFINET通訊協議。

高壓氣瓶超聲波自動探傷測厚設備主要技術參數

（1）探傷工件：高壓氣瓶

（2）直徑范圍：60--650mm

（3）壁厚范圍：3-30mm

（4）探傷方法：超聲波探傷

（5）探傷方式：全自動

（6）探傷范圍：內部缺陷檢測和壁厚檢測

（7）檢查缺陷種類：內外穿透?jìng)?、折疊、夾雜、裂縫、傷痕、裂紋、凹坑、分層等內部橫向傷、縱向傷、管壁分層測厚等

（8）多通道：多通道（20通道、28通道）

（9）探傷速度：0-5米/分鐘

（10）頻率：超聲0.5 MHz --15MHz

（11）誤報率：≤3%（走樣管25次）

（12）漏檢率：0（走樣管25次）

（13）信噪比：≥8db

（14）檢出缺陷后處理：即時給出聲光報警信號

山科飛泰氣瓶超聲波自動探傷設備購買流程

超聲波自動探傷設備屬于非標定制產品，想要購買的客戶，可以電話聯系我們，告知我們探傷的工件種類、工件的尺寸、探傷的速度、探傷其他需求，我們會根據客戶需求出一份探傷解決方案和報價，雙方協商滿意后簽訂合同。
